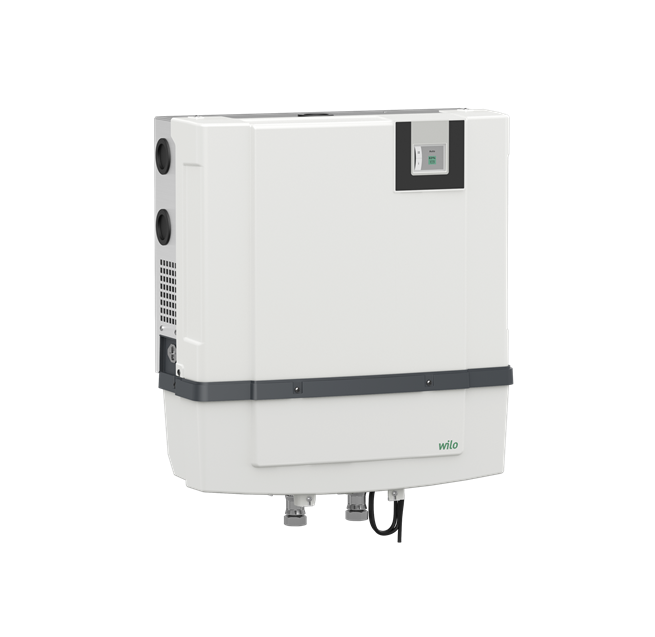

WILO RAIN 3 Automatické využitie dažďovej vody

Zvláštne znaky/prednosti produktu

• Jednoduchá inštalácia vďaka systému so zástrčkou a kompaktnej konštrukcii s rôznymi hydraulickými možnosťami pripojenia

• Vysoký komfort ovládania a možnosti jednoduchej inštalácie vďaka jedinečnej kombinácii intuitívneho ovládania pomocou dotykovej obrazovky LCD a rozsiahlych funkcií

• Vysoká spoľahlivosť vďaka integrovaným rutinným postupom vlastnej ochrany

• Hygienická bezpečnosť prostredníctvom nátokovej nádrže s bezpečnostným zariadením podľa DIN 1989 a EN 1717

• Riadenie s možnosťou aktualizácie cez Wifi pre Wilo-Service

Využitie dažďovej vody prostredníctvom dotykového displeja.

Wilo-RAIN3 je zariadenie využívajúce dažďovú vodu podľa noriem EN 1717 a DIN 1989. Kompaktnosť a rôzne možnosti hydraulického pripojenia umožňujú jednoduchú a rýchlu prvú inštaláciu alebo výmenu zariadenia.

Okrem toho je intuitívne používateľské rozhranie dotykového LCD displeja v spojení s množstvom inteligentných funkcií ako rutinný postup vlastnej ochrany veľmi komfortné a poskytuje vysokú spoľahlivosť.

Konštrukčný typ

Samostatné čerpadlá - zariadenie na využitie dažďovej vody so zástrčkou

Použitie

Zariadenie na využitie dažďovej vody je koncipované pre použitia, ktoré nevyžadujú zásobovanie pitnou vodou, napr.:

• Splachovacia nádrž na záchode

• Práčky

• Zavlažovanie záhrady

(Skontrolujte prosím, či je použitie v súlade s miestnymi predpismi)

Vybavenie/funkcia

Modul v kompaktnej konštrukcii, pripravený na okamžité zapojenie, ktorý sa skladá z:

• Samonasávacie odstredivé čerpadlo HiMulti 3 P, namontované na základovom ráme s tlmičmi chvenia

• 11 l nátoková nádrž pre doplňovanie čistej vody s plavákovým ventilom

• 3-cestný ventil

• Kryt na prednej a zadnej strane

• prípojka na strane výtlaku, hadica Rp 1"

• prípojka na strane sania, hadica Rp 1"

• Prípojka na mestskú sieť zásobovania vodou R ¾"

• 1,5 m pripojenie na sieť a zástrčky

• Snímač výšky hladiny 4 - 20 mA s 20 m káblom na monitorovanie výšky hladiny dažďovej vody v zásobnej nádrži

• Snímač tlaku 4 - 20 mA

• Snímač prepadu nainštalovaný v nátokovej nádrži

• Akustický alarm

• Disponibilný beznapäťový kontakt pre voliteľný externý alarm alebo poruchové hlásenie

• Relé pre voliteľné ponorné čerpadlo (cisternové čerpadlo)

• Elektronický riadiaci prístroj

• Farebná dotyková obrazovka LCD

Hlavné funkcie:

• Plnoautomatické využitie dažďovej vody

• Prevádzkové a poruchové hlásenia

• Protokolovanie posledných 10 porúch

• Ochrana čerpadla proti chodu nasucho

• Samonasávacia podpora

• Automatická regenerácia vody nátoková nádrž

• Permanentná indikácia stavu naplnenia cisterny, tlaku zariadenia na strane výtlaku, stavu prevádzky riadiaceho rozhrania

Rozsah dodávky

• Zariadenie na využitie dažďovej vody pripravené na okamžité zapojenie s upevňovacím materiálom

• Návod na montáž a obsluhu

• Snímač výšky hladiny 4..20 mA

• Nálepka: „Chráňte pred mrazom“

• Nálepka: „Toto nie je pitná voda“

Typový kľúč

Technické údaje

• Pripojenie na sieť: 1~230 V, 50 Hz.

• Pripojovací sieťový kábel: dĺžka 1,5 m

• Druh ochrany: IPX4

• Motor s integrovanou tepelnou sondou s ochranou motora

• Max. prevádzkový tlak: 8 bar

• Uvoľňovací tlak: 1,5 bar

• Max. nasávacia výška: 8 m

• Teplota média max: +5 °C až +30 °C

• Teplota okolia: +5 °C až +40 °C

• Nátoková nádrž - objem 11 litrov

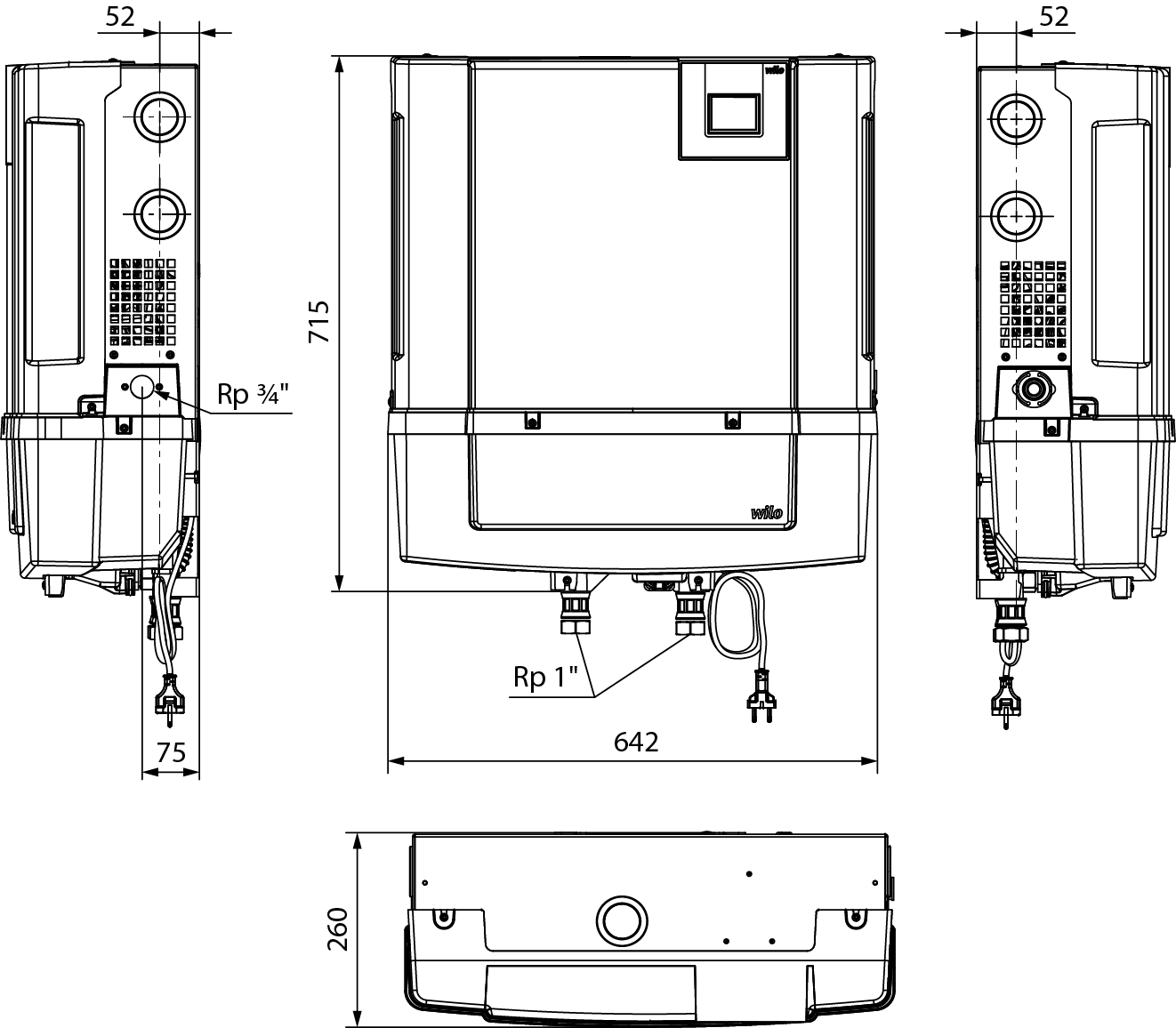

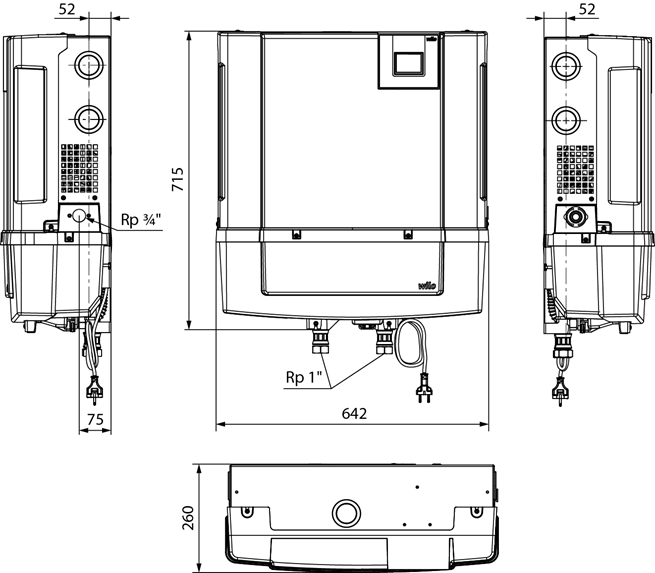

• Menovité svetlosti pripojenia:

  • Tlaková prípojka Rp 1" závit – prevlečná matica

  • Sacia prípojka Rp 1" závit - prevlečná matica

  • Prípojka na mestskú sieť zásobovania vodou na plavákový ventil R ¾" (vonkajší závit)

Materiály

HiMulti 3 P:

• Teleso čerpadla z technopolyméru

• Obežné kolesá a stupňovité plášte z norylu 30 % GF

• Kryt čerpadla a hriadeľ z ušľachtilej ocele

• Mechanická upchávka z keramiky/uhlíka

Opis/konštrukcia

Zariadenie na zásobovanie dažďovou vodou so samostatným čerpadlom so zástrčkou - ako kompaktný modul pre rodinné domy a podnikateľské objekty.

Zariadenie spĺňa kritériá normy DIN 1989, ako aj EN 1717.

Všetky časti prichádzajúce do styku s médiom sú odolné voči korózii.
