Sprievodca výberom vykurovacích čerpadiel WILO

Obehové čerpadlá sú nevyhnutnou súčasťou vykurovacích/chladiacich systémov v rodinných domoch a pomáhajú efektívne rozvádzať teplú alebo studenú vodu po celom dome prostredníctvom podlahového vykurovania alebo radiátorov. Táto príručka vám pomôže pochopiť, ako vybrať správne obehové čerpadlo, najmä ak sa s touto problematikou stretávate prvýkrát.

Čo je obehové čerpadlo a ako funguje?

Obehové čerpadlo je zariadenie, ktoré pomáha cirkulovať vykurovacie/chladiace médium v uzavretom systéme. Keďže ide o uzavretý systém, čerpadlo prekonáva len tlakovú stratu okruhu a výška budovy nehrá pri výbere čerpadla žiadnu úlohu. Správne čerpadlo možno navrhnúť jednoduchým spôsobom podľa vykurovanej plochy alebo počtu inštalovaných vykurovacích telies pomocou nasledujúcej tabuľky.

Prečo je správny výber čerpadla dôležitý?

Správne navrhnuté čerpadlo zabezpečuje:

• Účinnosť systému a rovnomernú distribúciu tepla alebo chladu.
• Energetickú účinnosť: správne navrhnuté a nastavené čerpadlo ušetrí až 80 % energie v porovnaní so starými 3-otáčkovými čerpadlami.
• Dlhú životnosť systému: Správny výber, údržba čerpadla a systému predlžuje životnosť celého systému.

Výber správneho čerpadla

Pomocou uvedenej tabuľky môžeme vybrať jeden z vhodných typov čerpadiel. Spoločnosť WILO ponúka v tejto kategórii 4 rady čerpadiel, ktoré sa líšia ponúkanými funkciami, rozmermi pripojenia a výtlačnou výškou.

Príklad typového kľúča

Yonos PICO 1.0 25/1-4-130

• Yonos: Štandardné elektronicky riadené čerpadlo s vysokou účinnosťou
• PICO: veľkosť čerpadla vhodná pre RD
• 1.0: generácia čerpadla
• 25/: Menovitá pripojovacia vôľa
• 1-4: Rozsah výtlačnej výšky čerpadla [m]
• 130: Konštrukčná dĺžka čerpadla [mm]

Výkon čerpadla

• Vyberte si čerpadlo s dostatočným výkonom pre váš dom. Vhodný typ čerpadla závisí od veľkosti domu a počtu vykurovacích telies alebo vykurovanej plochy.
• Skontrolujte, či čerpadlo fyzicky vyhovuje vášmu systému. Venujte pozornosť rozmerom a pripojeniam čerpadla. V prípade radu čerpadiel PICO sa stretávame s rozmermi DN15, 20 alebo 30, ako aj s dĺžkou 130 alebo 180 mm telesa špirály čerpadla.

Energetická účinnosť

• Všetky ponúkané rady čerpadiel PICO sú vysoko energeticky účinné vďaka použitiu elektronicky komutovaných motorov s integrovaným frekvenčným meničom. Úspora energie v porovnaní so starou technológiou trojrýchlostných obehových čerpadiel dosahuje až 80 %.

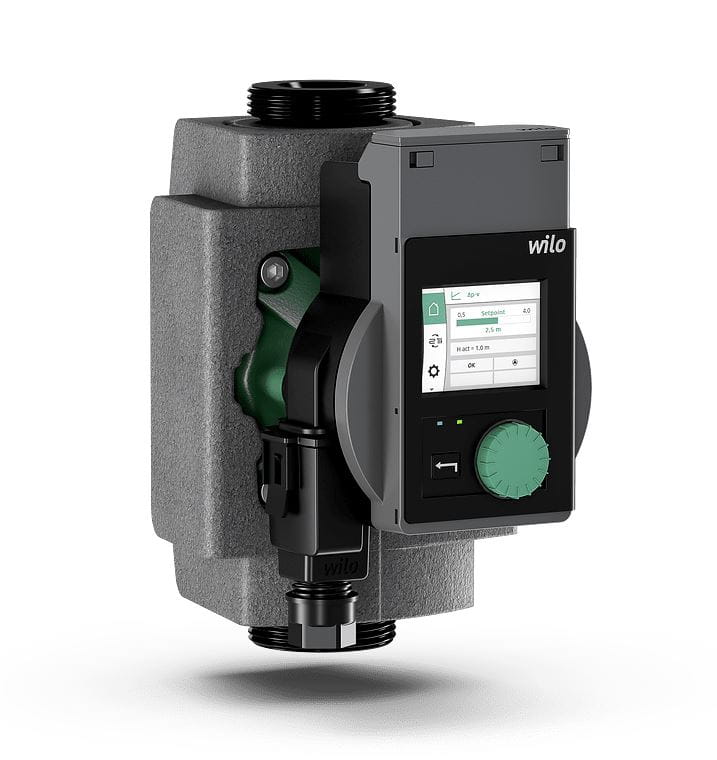

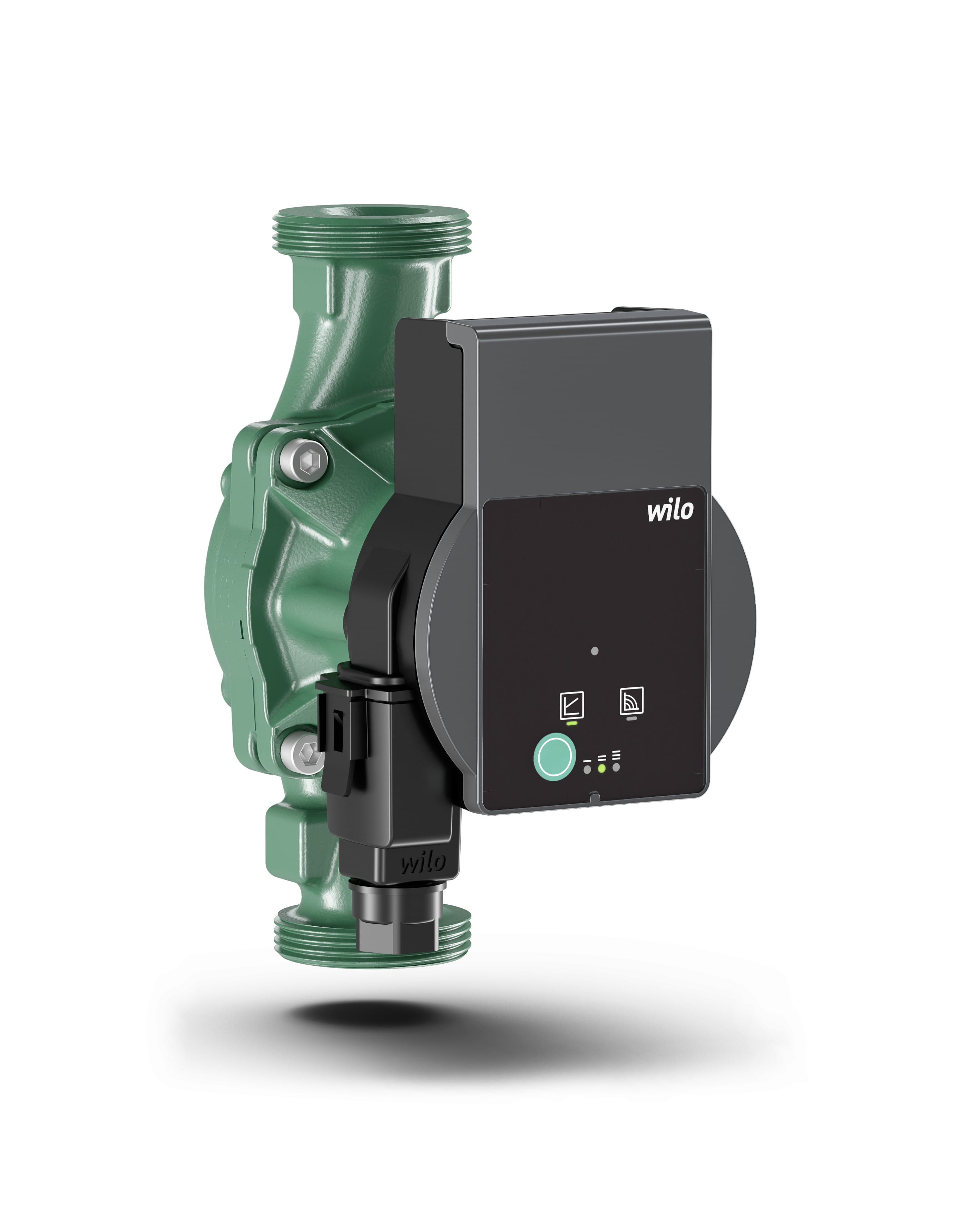

Odporúčané modely Wilo pre rodinné domy

Inštalácia a údržba obehového čerpadla

Inštalácia:

• Inštaláciu by mal vykonať kvalifikovaný odborník. Správna inštalácia je rozhodujúca pre efektívnu a bezpečnú prevádzku čerpadla.
• Správne nastavte čerpadlo podľa požadovaného systému a veľkosti domu.

Údržba:

• Čerpadlo pravidelne kontrolujte (dvakrát ročne), či nedochádza k netesnostiam a nadmernému hluku.
• Čerpadlo udržiavajte čisté a bez prachu.

Riešenie bežných problémov

Hluk alebo vibrácie:

• Skontrolujte, či je čerpadlo namontované v správnej polohe. Nikdy nesmie byť namontované modulom smerom nahor alebo nadol.
• Odvzdušnite systém.
• Nastavte čerpadlo na reguláciu konštantného tlaku (pre systémy podlahového vykurovania) alebo reguláciu premenlivého tlaku (radiátorové systémy). Nastavenie čerpadla na konštantné otáčky sa neodporúča z dôvodu zvýšenej hlučnosti a možných vibrácií.

Ak chcete zistiť chybu, použite asistenta hlásenia chýb.
