Průvodce výběrem čerpadel na topení WILO

Průvodce výběrem oběhových čerpadel Wilo pro rodinné domky.

Oběhová čerpadla jsou nezbytnou součástí topných/chladicích systémů v rodinných domech a pomáhají efektivně rozvádět teplou nebo studenou vodu po celém domě pomocí podlahového topení nebo radiátorů. Tento průvodce vám pomůže pochopit, jak vybrat správné oběhové čerpadlo, zvláště pokud se s touto problematikou setkáváte poprvé.

1. Co je oběhové čerpadlo a jak funguje?

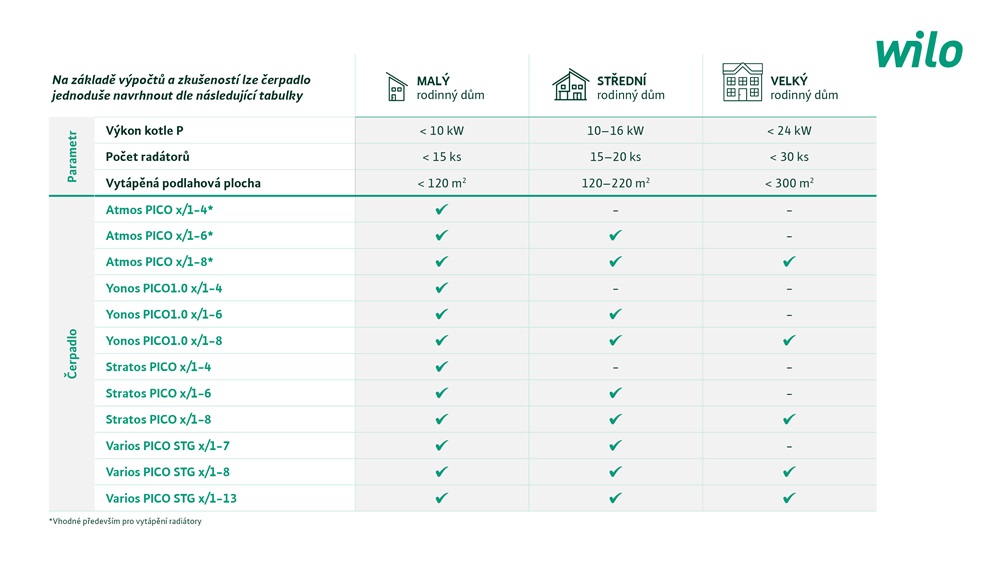

Oběhové čerpadlo je zařízení, které pomáhá cirkulovat otopné/chladící médium v uzavřeném systému. Jelikož se jedná o uzavřený systém, tak čerpadlo překonává pouze tlakové ztráty okruhu a výška budovy na výběr čerpadla nehraje žádný vliv. Správné čerpadlo lze navrhnout jednoduchým způsobem podle vytápěné plochy nebo počtu instalovaných radiátorových těles pomocí níže uvedené tabulky.

2. Proč je důležitá správná volba čerpadla?

Správné navržené čerpadlo zajišťuje:

  • Efektivitu systému a rovnoměrné rozložení tepla nebo chladu.
  • Energetickou úspornost: Správně navržené a nastavené čerpadlo uspoří až 80 % oproti starých 3otáčkovým čerpadlům.
  • Dlouhou životnost systému: Správný výběr, údržba čerpadla a systému prodlužuje životnost celého systému.

3. Výběr správného čerpadla

Pomocí výše uvedené tabulky můžeme vytipovat jeden z vhodných typů čerpadla. WILO v této kategorii nabízí 4 řady čerpadel, které se liší nabízenými funkcemi, dimenzi připojení a výtlačnou výškou.

Yonos PICO 1.0 25/1-4-130

  • Yonos: Standardní elektronicky řízené čerpadlo s vysokou účinností
  • PICO: Velikost čerpadla vhodná pro RD
  • 1.0: Generace čerpadla
  • 25/: Jmenovitá světlost připojení
  • 1-4: Rozsah výtlačné výšky čerpadla [m]
  • 130: Konstrukční délka čerpadla [mm]

Výkon čerpadla:

  • Vyberte čerpadlo s dostatečným výkonem pro váš dům. Vhodný typ čerpadla závisí na velikosti domu a počtu radiátorů nebo ploše vytápěné plochy.
    Velikost čerpadla:
  • Zkontrolujte, zda čerpadlo fyzicky pasuje do vašeho systému. Dbejte na rozměry a připojení čerpadla. U řad čerpadel PICO se setkáváme s dimenzí DN15, 20 nebo 30 a dále se délkou spirální skříně čerpadla 130 nebo 180 mm.

Energetická účinnost:

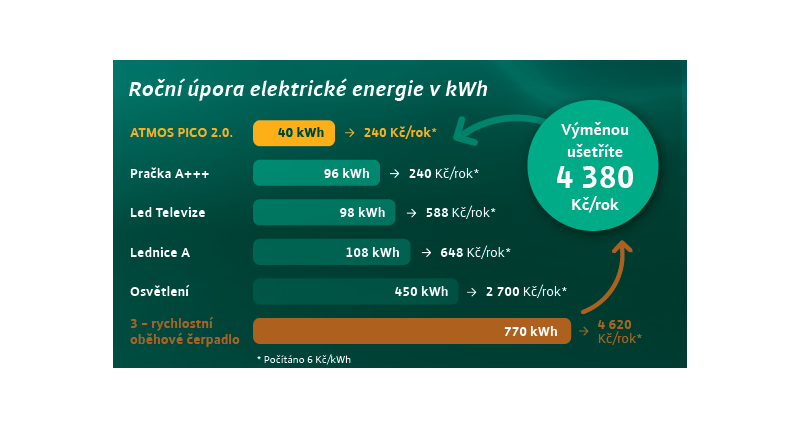

  • Všechny nabízené řady čerpadel PICO představují vysokou energetickou účinnost díky použití elektronicky komutovaných motorů s integrovaným frekvenčním měničem. Úspora elektrické energie oproti staré technologii tří rychlostních oběhových čerpadel je až 80 %.

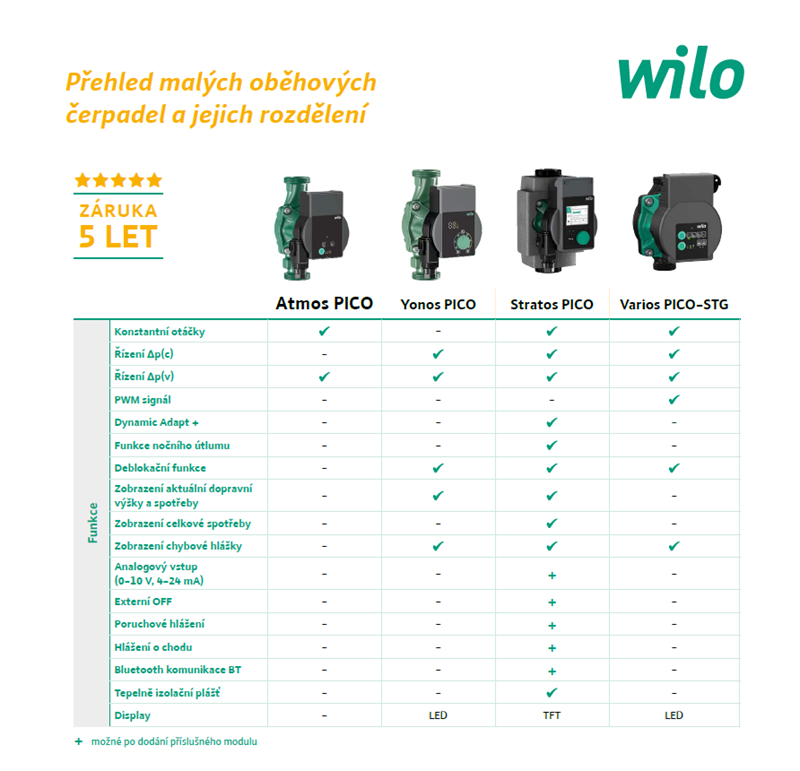

4. Doporučené modely značky Wilo pro rodinné domy

Atmos PICO – základní varianta oběhového čerpadla, která se skládá ze šroubového spojení, EC úsporného motoru a integrovaného frekvenčního měniče. Čerpadlo je vhodné jako záměna za staré 3otáčkové čerpadla hlavně v systémech vytápění pomocí radiátorů.

Yonos PICO – střední varianta oběhového čerpadla, která se skládá ze šroubového spojení, EC úsporného motoru a integrovaného frekvenčního měniče. Čerpadlo je vhodné jako záměna za staré 3otáčkové čerpadla v systémech vytápění pomocí radiátorů a podlahového topení.

Stratos PICO – nejvyšší varianta oběhového čerpadla, která se skládá ze šroubového spojení, EC úsporného motoru a integrovaného frekvenčního měniče. Čerpadlo je vhodné pro nejnáročnější aplikace topení, kde je kladen důraz na požadovanou výbavu čerpadla z pohledu nabízených komunikačních a řídících funkcí.

Varios PICO – variabilní varianta oběhového čerpadla, která se skládá ze šroubového spojení, EC úsporného motoru a integrovaného frekvenčního měniče. Čerpadlo je vhodné pro geotermální a solární aplikace.

Na všechny výše zmíněná čerpadla je záruka 5 let.

 5. Instalace a údržba oběhového čerpadla

Instalace:
  • Instalace by měla být provedena kvalifikovaným odborníkem. Správná instalace je klíčová pro efektivní a bezpečný provoz čerpadla.
  • Správně nastavte čerpadlo, dle požadovaného systému a velikosti domu.

Údržba:

• Pravidelně (2x ročně) kontrolujte čerpadlo na případné netěsnosti a nadměrný hluk.
• Udržujte čerpadlo čisté a bez prachu.

6. Řešení běžných problémů

Hluk nebo vibrace:

  • Zkontrolujte, zda je čerpadlo namontováno ve správné poloze. Nikdy nesmí být nainstalováno modulem směrem vzhůru nebo dolů.
  • Odvzdušněte systém.
  • Nastavte čerpadlo na řízení konstantního tlaku (pro podlahové topení), nebo variabilního tlaku (radiátorové systémy). Nastavení čerpadla na konstantní otáčky nedoporučujeme z důvodu zvýšeného hluku a možných vibrací.

Pro zjištění chyby využijte asistenta poruchového hlášení.
